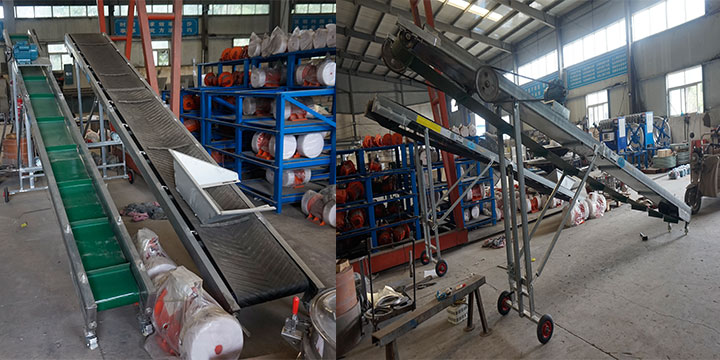

升降皮帶輸送機介紹

升降皮帶輸送機即移動液壓升降式皮帶輸送機，增設自動升降裝置，可以自由調整高度，適用于散狀物料或成件物品的短途輸送和裝卸工作，并配有充氣輪胎和鋼輪兩種行走輪，機長10米以上傾角可調。

升降皮帶輸送機適用范圍

適用于建筑工地、礦山、工廠、倉庫、采礦場、車站、碼頭等工作場所，用來裝載裝車或堆積各種散碎機塊狀物料，如砂礫、煤炭等，本機裝有行走輪，可在工作場所移動，其高度可在規定高度內調節。

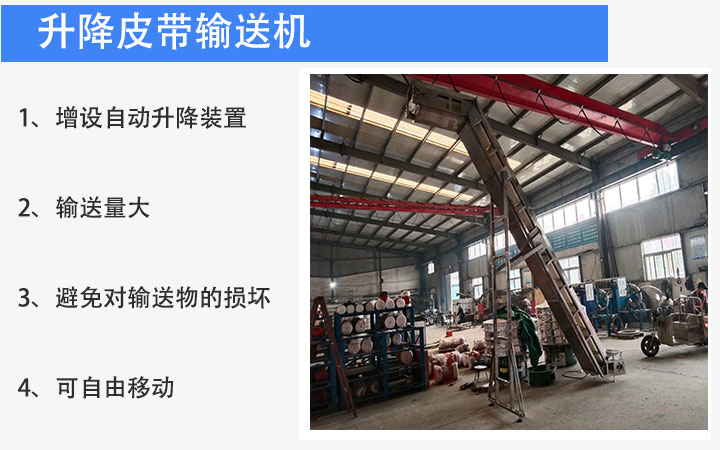

升降皮帶輸送機優勢

1、增設自動升降裝置，采用電動滾筒傳動，高度可自由調整。

2、輸送量每小時可達160立方，輸送高度可達7米。

3、物料與輸送帶沒有相對運動，能夠避免對輸送物的損壞，同時減少低皮帶的磨損。

4、底部安裝有萬向輪，可自由移動。

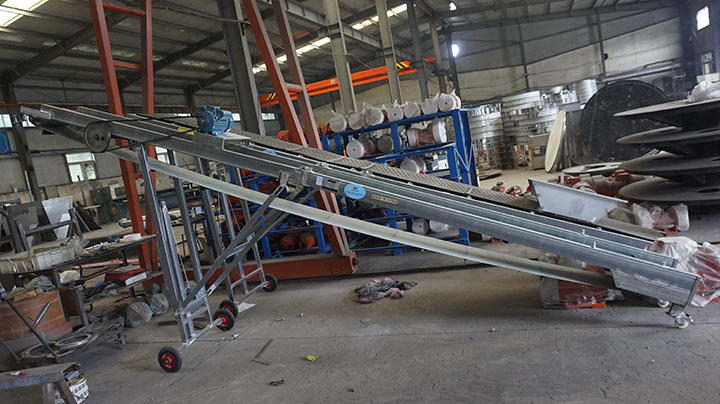

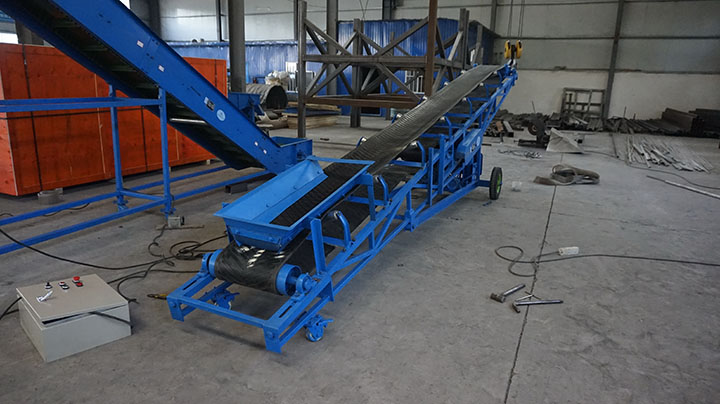

升降皮帶輸送機結構

主要由機架、傳動輥筒、改向滾筒、輸送帶、張緊裝置、驅動裝置、托輥等組成。

1、機架采用優質鋼板或鋁型材連接而成，機架上裝有皮帶輥筒、托輥等，用于帶動和支承輸送皮帶；

2、傳動滾筒帶動輸送帶轉動的滾筒稱為驅動滾筒（傳動滾筒），驅動滾筒由電動機通過減速器驅動，驅動滾筒一般都裝在卸料端，以增大牽引力，有利于拖動。物料由喂料端喂入，落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送到卸料端卸出；

3、改向滾筒另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒；

4、輸送帶是用于皮帶輸送機中起承載和運送物料作用；

5、張緊裝置的作用是使輸送帶產生一定的預張力，避免輸送帶在傳動滾筒上打滑；同時控制輸送帶在托輥間的撓度，以減小輸送阻力；

6、驅動裝置作用是傳動滾筒通過摩擦將牽引力傳遞給輸送帶使其運動并輸送貨物；

7、托輥支承著輸送帶,使輸送帶的垂度不超過規定限度,以保證輸送帶平穩地運行。

4、輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。

升降皮帶輸送機工作原理

升降皮帶輸送機主要以輸送帶作為牽引構件和承載構件，通過承載物料的輸送帶的運動進行物料輸送，輸送帶繞過頭、尾滾筒形成閉合環路，借助與驅動滾筒與輸送帶之間的摩擦力來傳遞動力，以實現對物料的輸送。

升降皮帶輸送機技術參數
